单机数据采集系统

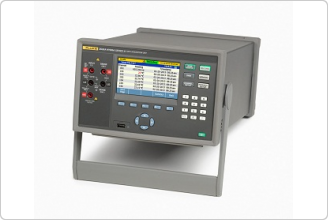

福禄克 2638A 数据采集系统延续了上一代产品的优点，并进一步提高了性能，增加了功能，使其成为性能好的数据采集器。

直流电压测量基本准确度高达0.0024%，热电偶基本测量准确度达到0.5℃，中文彩色显示屏，易于使用的菜单系统，工符合业安全等级，这些性能无疑使2638A 成为数据采集系列产品中的一个典范。专业的6.5 位数字多用表模式更提供了额外的价值。

2638A 的差分模拟输入通道可从22 个扩展到66 个。同时，其灵活的、通用的22 通道接线盒可用电缆接入各种类型的信号电缆至任一通道，连接和拆卸既快速又简单。每个输入通道都可以测量交直流电压、交直流电流、电阻、热电偶、铂电阻、热敏电阻。此外，您还可以使用福禄克的数据记录软件和其他2638A 可选的软件组成有上千个通道、高度灵活的数据采集系统。

2638A 性能概览

• 直流电压测量基本准确度0.0024%
• 热电偶测量准确度0.5℃
• 铂电阻测量准确度0.04℃
• 单机最多66 通道的差分隔离输入
• 彩色趋势图形和分析
• 易用的菜单系统
• 多种类型输入：交直流电压、交直流电流、热电偶、铂电阻（2/3/4 线）、热敏电阻电阻（2/4 线）、频率
• 多通道实时数据显示
• 6.5 位数字多用表功能
• 扫描数据的实时观察和绘图功能
• 可设内置20个数学运算通道
• 单键截屏功能
• 最快扫描速率：46 通道/ 秒
• 内部存储器可保存75000个扫描数据/1000个设置文件
• 前面板U 盘接口
• 数据安全保护功能
• CAT II 300V 输入安全等级

工业级准确度的热电偶测量功能

由于2638A集成了福禄克专利的通用输入接线盒，使得热电偶测量的准确度比大多数同级别的仪器更好。这个通用输入接线盒支持15种常用类型热电偶。温度功能的菜单选择使得2638A特别适用于温度校验的应用。在开始温度的测量和校验工作之前，如果您需要对多支热电偶的温度“归零”到一个已知参考温度，例如，将冷端温度补偿归一，您只需按一个按键把参考通道的读数作为偏置值保存到可支持的数据文件中，之后就可以把其他通道的数据对齐到参考通道。如果您要测试烘箱，或是依照AMS准则测试加热装置，又或是依照21CFR规范校验温度设备，2638A都可以帮助您轻松应对并符合规范的要求。

通用输入接线盒

通用输入接线盒配合插槽中内置的继电器板构成22路模拟输入通道。该接线盒已在工厂对CJC（冷端温度补偿）装置进行过校准。CJC校准数据及序列号一起保存在接线盒的ID身份电子芯片中，每次接线盒插入时仪器会自动读取。该信息也会保存在它的数据文件和设置文件中，供以后查看。对于那些受到管控的行业，例如食品、制药等，该功能是很有价值的，它确保您的设备和数据是可追溯的。

每次为一个20到60通道的数据采集系统配线和设置都需要耗费相当长的时间。但是，如果使用并不昂贵的福禄克通用接线盒，您只需一次接线和设置。如果要把2638A用于不同的项目，只需快速拔出这个接线盒，插入另一个预先接好线的接线盒即可，而无需拆除接线盒上的连线。

其他厂家的数据采集器需要把连线直接连接到很贵重的“插入式”有源信号调节模块上并在仪器上对各通道设置。如果您要到另一个地方做另一项测试，您必须拆卸掉这个模块上的所有连线并重新接线并重新设置，或者使用另一个贵重的模块重新接线和设置。有了2638A，所有的信号调节都在主机中，而不是接线盒中。

使用多个低成本的通用输入接线盒，可以给您更多的灵活性，让您把接好线的接线盒保留在测试现场，随时待用。需要这个现场的数据时，只需简单“插入”接线盒，接着调入保存的设置文件，马上就可以测试。

通道扩展性

2638A后面板有三个插槽。每个插槽由一个可更换的继电器板和一个可插拔的输入接线盒组成。每台主机可以有三种配置选择-22/44/66通道。如果经费有限，可先选择22通道型号，以后再逐步扩展通道，以配合预算的需求。

彩色显示屏，中文菜单

宽大、彩色TFD显示屏使得2638A的显示易理解，操作简单。带背景灯提示的主功能键帮助您快速确认仪器当前工作选择状态。“记录”键背景灯点亮表示2638A正在记录扫描、监控或是数字多用表模式下的数据记录。因此，数据记录的状态是可视的。

复制-粘贴功能可以把重复的通道设置变成一个简单工作。顶部菜单条可以让您清晰了解当前的设置步骤。

按一个按键就可以查看数据。在快速查看模式下可以翻页查看所有通道的数据和报警信息，也可逐个通道查看各自的统计信息，包括变化率、最小值、最大值、标准偏差、平均值、样本大小和峰峰值等。

实时曲线绘图及历史数据查看

2638A可以同时绘制四个通道的实时曲线。曲线既可以按 最佳标尺显示，亦可放大或缩小查看细节或趋势。历史模式还可以使您查看以前收集的数据…曲线绘图功能无需PC和其他软件即可完成。

多语言支持

仪器菜单支持9种语言（包括中文），可在仪器设置中选择。

截屏功能

在前面板上按一个键，就可把2638A屏幕上的内容截取，并以.jpg格式保存到U盘。截屏信息可用于报告、文档备案或更细致的查看。

报警功能

每个通道可以设置两个报警限：高/高、高/低、或者低/低。2638A在每次扫描中都和设定的报警限进行比较，超出范围会在显示屏和数据文件中报告报警状态。您还可以把任一个报警分配到六个TTL报警输出的任一端口上。

数学运算通道

每个通道都具有Mx+B比例变换功能。此外，每个2638A主机可以设置20个带报警设置的虚拟计算通道，可在每次扫描中应用更复杂的计算，如平均值、偏差、多项式、对数、指数、幂等，并把结果保存下来。每个通道的数据都可以作为一个变量用于另一个数学通道的计算。

数字多用表模式

2638A基于一个6.5位（22位A/D）的精密数字多用表，具有独特的测量准确度和分辨力-因此，您不仅可以把2638A用做一个多通道的数据采集器，也可以把它用做一个精密数字多用表。前面板的“数字多用表”风格的输入插口和专用的DMM数字多用表按键可以让您方便地测量交直流电压、交直流电流、电阻、频率和温度（热电偶、铂电阻、热敏电阻）。还可以把数字多用表测量的数据记录到一个独立数据文件中供以后查看。2638A也可直接在数字多用表主显示器上显示测量统计的结果和图形。

存储器

2638A具有20MB的内存，可保存75000个扫描数据和1000个设置文件。此外，U盘接口可支持更大的存储能力。您可将仪器内存的数据或设置文件复制到U盘，再传送至PC中。也可将设置文件通过U盘复制到仪器内存。

存储器管理

前面板的存储器按键可以快速打开菜单来管理数据文件和设置文件。如果您想要取回以前存储的设置文件，直接从内存或者U盘上直接选取相应文件后就可以立即开始运行。您也可以方便地将仪器内存的数据移至U盘，然后通过PC机对数据进行分析，您也可以将设置文件通过这种方式复制到另外一台2638A中。2638A无需连接PC机就可以访问测试的数据。

为了在断电的情况下保护测试数据，2638A有一个菜单选项，可以在电力恢复后按照原来的设置继续开始扫描测试。这是2638A的一种数据保护方式。

灵活的触发和分辨力选择

在测试设置菜单中你有几种开始扫描的方案供选择：

• 外部触发

• 远程SCPI命令

• 报警触发

• 时间间隔触发

• 前面板手动触发

您可以根据需要选择快速、中速、慢速三档扫描速度，从而选取对应的测试分辨力（4.5位、5.5位、6.5位）。您还可以对单个通道选择测量的速度从而得到你需要的准确度和分辨力。

累加器

累加器的输入位于仪器的背面板。它提供了简单方便的计数功能并存入每个扫描文件中。计数功能的总数可以达到1,048,575并且可以在前面板手动或远程复位。

通道统计功能

每个通道的测量统计可以在任何时间进行查看。在扫描、监测或数字多用表模式下，您可以选择查看变化率(每分钟或每秒钟)，标准偏差，最小值，最大值，峰峰值以及平均值，其操作只是简单的按一下键。

通讯

仪器提供USB(虚拟串口)和LAN接口，可以方便地连接到网络或者PC机。可以使用Fluke DAQ应用软件，利用标准的SCPI命令开发自己的程序，或使用Lab View驱动程序，或者使用Indusoft Web Studio等软件来开发自己的应用程序。

符合CAT II 国际安全等级

2638A是世界上唯一满足IEC二类安全等级的通用便携数据采集系统，满足二类安全等级的仪器能够在实际的各类工业测量时保证仪器以及操作人员的安全。其他的数据采集器如果没有明确标识测量的安全等级，则需要在进行工业测量时，首先确认是否满足该安全等级，然后才能够进行工业领域的测量。福禄克认真严肃地考虑了用户测量的安全性。

数据安全

如果2638A使用在有各种规范或规程管控的工业行业，您将会非常喜欢2638A设置菜单中的数据安全功能选项。 它有两个管理级别（管理员/授权用户)，该系统可以让管理员指定最多五个授权用户。系统可对任何记录数据的操作行为添加认证记录。设置文件以及数据文件都含有授权用户的身份ID以及时间标签。仪器的普通用户（GUEST）只能够使用现存的设置文件进行测试，不能更改任何测试的设置和测试数据文件，这些文件都带有非追溯性“GUEST”的标识。

校准

2638A随机提供所有关键校准点的测试报告。在订货时也可以选购符合17025要求的认证的校准证书。

从2638A前面板可进入校准的菜单，这是唯一需要密码才能进入的功能。2638A可以按照内部的菜单通过手动进行校准，也可以使用福禄克的MET/CAL校准软件进行全自动的校准。

继电器次数计数器

高性能的干簧继电器确保了2638A优异的隔离性能和准确度。这些开关的性能，随着使用时间的延长，会不断下降，2638A内部的计数器会记录每个继电器使用的次数，从而帮助用户预估何时需要更换继电器板。

需要大型数采系统吗？ ——没有问题！

您需要200或2,000个通道的数采系统吗？福禄克DAQ应用软件(2680A-APSW)可以帮助您轻松实现多个主机的无缝连接。它的6.0以上版本，具有超强的应用功能，可以连接福禄克所有的数据采集器(包括NetDAQ® 2640系列， 2680A/2638A系列)，从而构成从小到大的各种数据采集系统。

如果想创建自己的系统控制软件，可以使用我们的LabView驱动器，或者使用Indusoft Web Studio HMI软件开发平台在Fluke DAQ软件的基础上创建自定义的，图形化的和特定通讯接口的界面来和福禄克的数据采集产品通讯。

趋势绘图(Trend Link)软件扩展了系统能力

可选的趋势绘图（Trend Link）软件是一个功能众多，使用方便的曲线绘制软件。它可以让您下载、查看和分析海量的历史数据和实时数据，并且以趋势，或录波仪的方式显示。利用趋势绘图软件，你可以对感兴趣的数据进行放大查看细节，也可以压缩显示来查看整体的趋势。

服务

2638A提供一年的保修期。也可以购买延长的保修服务（依国家不同而有所不同）。提供的服务有延长保修期，延长的校准服务等。
