详细描述

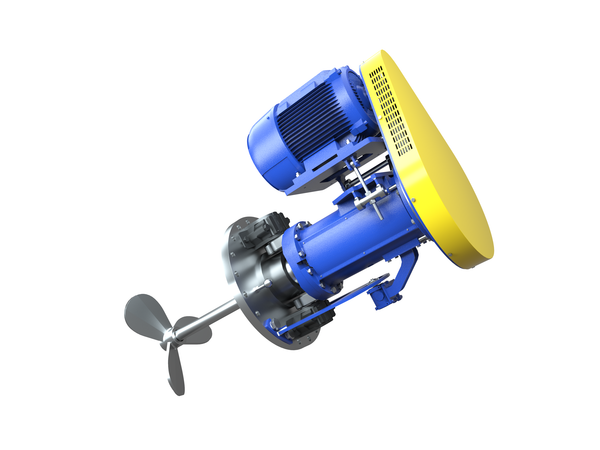

用于储油罐的可转角侧进式搅拌机
Swivel Side-entry agitators for oil-storage tanks ES-SW

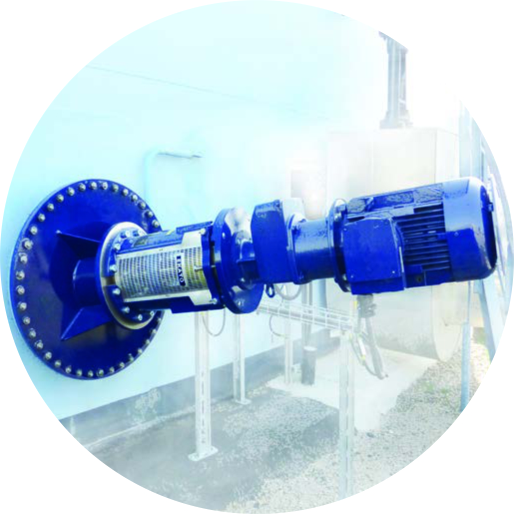

EKATO ES-2000-SW 带机械密封的搅拌机， 设计用于不同容量的储油罐，轴上按API 682 第4版（针对搅拌机作修改）配单端面物料润滑机械密封或双端面物料润滑机械密封；
可实现手动旋转或由DCS控制的自动调整；
搅拌机配备有满罐时可快速更换或维修机械密封的装置。

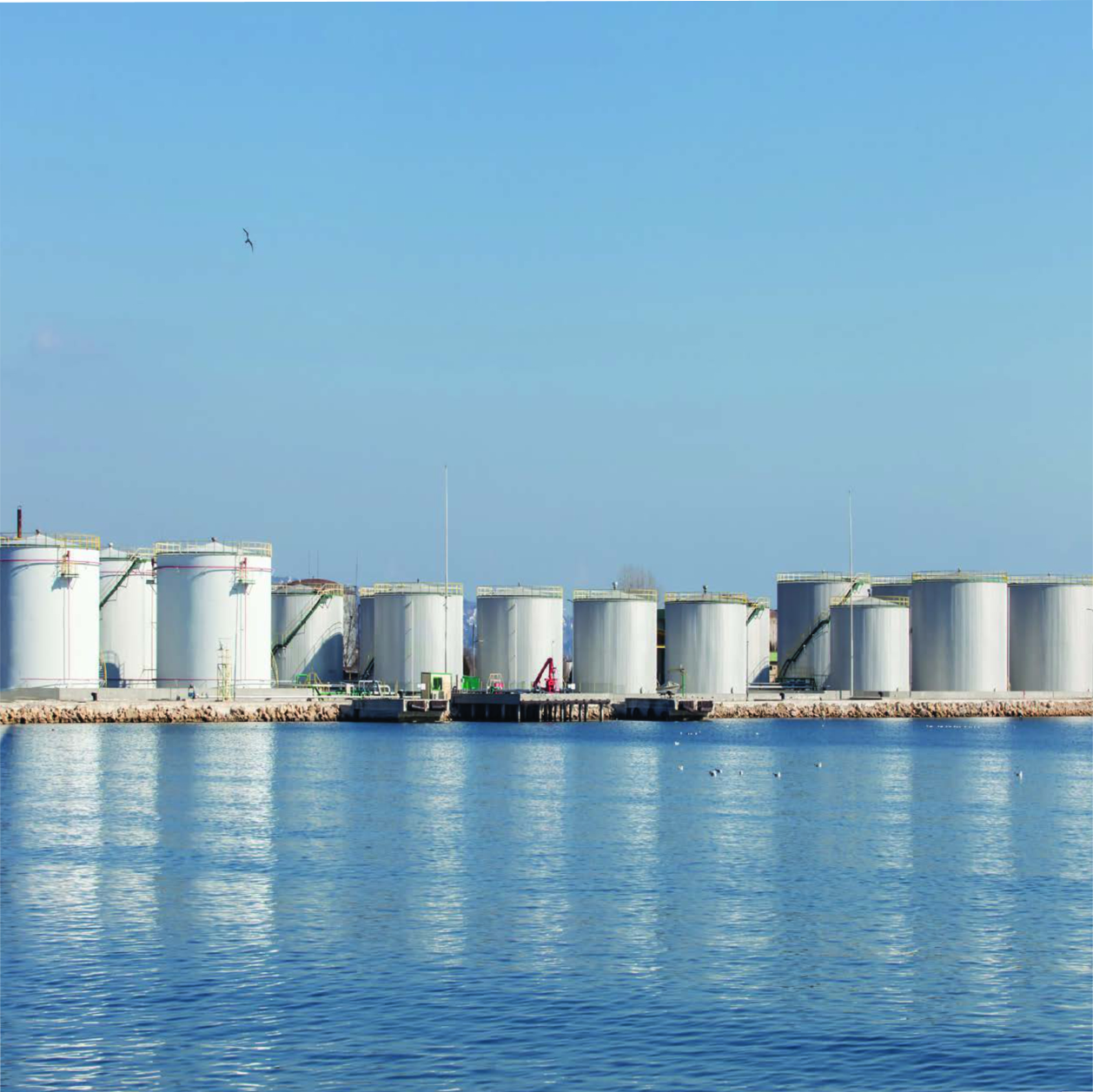

储油罐搅拌机实现如下任务：
1. 原油 - BS&W控制：
搅拌机产生射流将BS&W冲离底部以防止在底部沉淀堆积。为了达到整个容器底部不堆积， 采用搅拌轴可转角的搅拌机， 这种搅拌机的轴可在水平方向上在中心线的二侧最大转动30度。 为了在容器的出口处不出现物料堆积， 应在出口对面位置布置安装搅拌机。
2. 混合、保持物料均匀、传热：
针对储罐中不含固体物料的情况， 采用搅拌轴方向固定的设计，搅拌机用于对物料混合、保持物料均匀和传热。

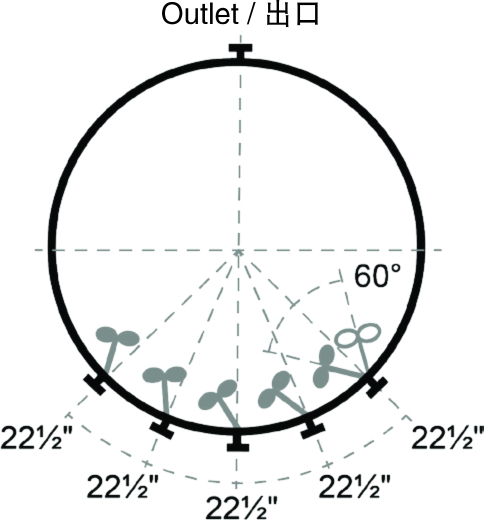

搅拌机轴转角及在储油罐上布置示意
Motor Power 电机功率： 7,5 - 55 kW
Shaft Diameter 轴径 60 - 100 mm
Operating Pressure 操作压力 Atmospheric - liquid column 常压 - 液位压力
Impeller-Systems 桨叶系统 EKATO Propeller EKATO 推进式桨叶
Materials (product wetted) Rust- & acid resistant steels, Duplex steels
材料(接触物料部分） 防生锈和耐酸的钢材， 双相钢
Approval 批准 ATEX 2014/34/EU EAC TR-ZU 010/012-2011 approval
Standard Design 标准设计
-
Mounting flange 安装法兰
-
Shut-off device for mechanical seal maintenance during full tank 满罐时机械密封维修用关闭装置
Possible Seals 可采用的密封
-
Single-acting product lubricated mechanical seal ESD142 单端面物料润滑机械密封
-
Double-acting liquid lubricated mechanical seal ESD34N 双端面物料润滑机械密封
-
Mechanical seal with emergency running characteristics 带可应急运行特性的机械密封
-
No disassembly of the drive unit when servicing the seal 维修机械密封时不需要拆除驱动部分的设计
